Presa y central hidroeléctrica de Jinvali - Rehabilitación de túneles

El complejo hidroeléctrico de Jinvali se puso en marcha en 1985. El proyecto incluye una presa de tierra de 102 m de altura, una toma de agua de pozo, un aliviadero y una salida de fondo, una central eléctrica subterránea con 4 turbinas Francis, un túnel de desagüe de 8,8 km de longitud, un embalse de cabecera y una vía fluvial de 36,7 km de longitud para el suministro de agua a Tiflis, la capital de Georgia.



Teniendo en cuenta que las estructuras hidráulicas llevan en funcionamiento más de 35 años, se ha considerado necesario planificar y llevar a cabo determinadas obras de rehabilitación.

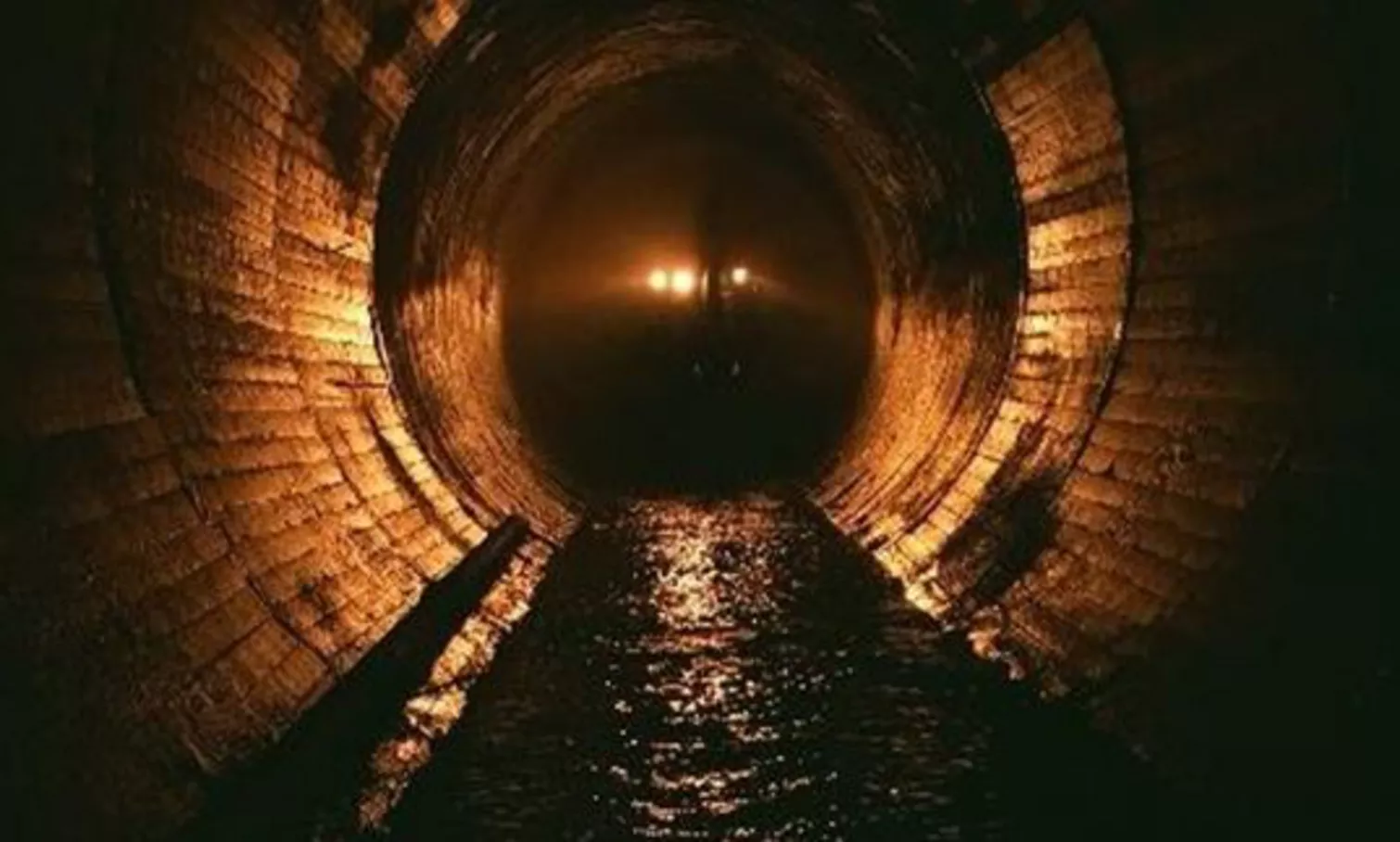

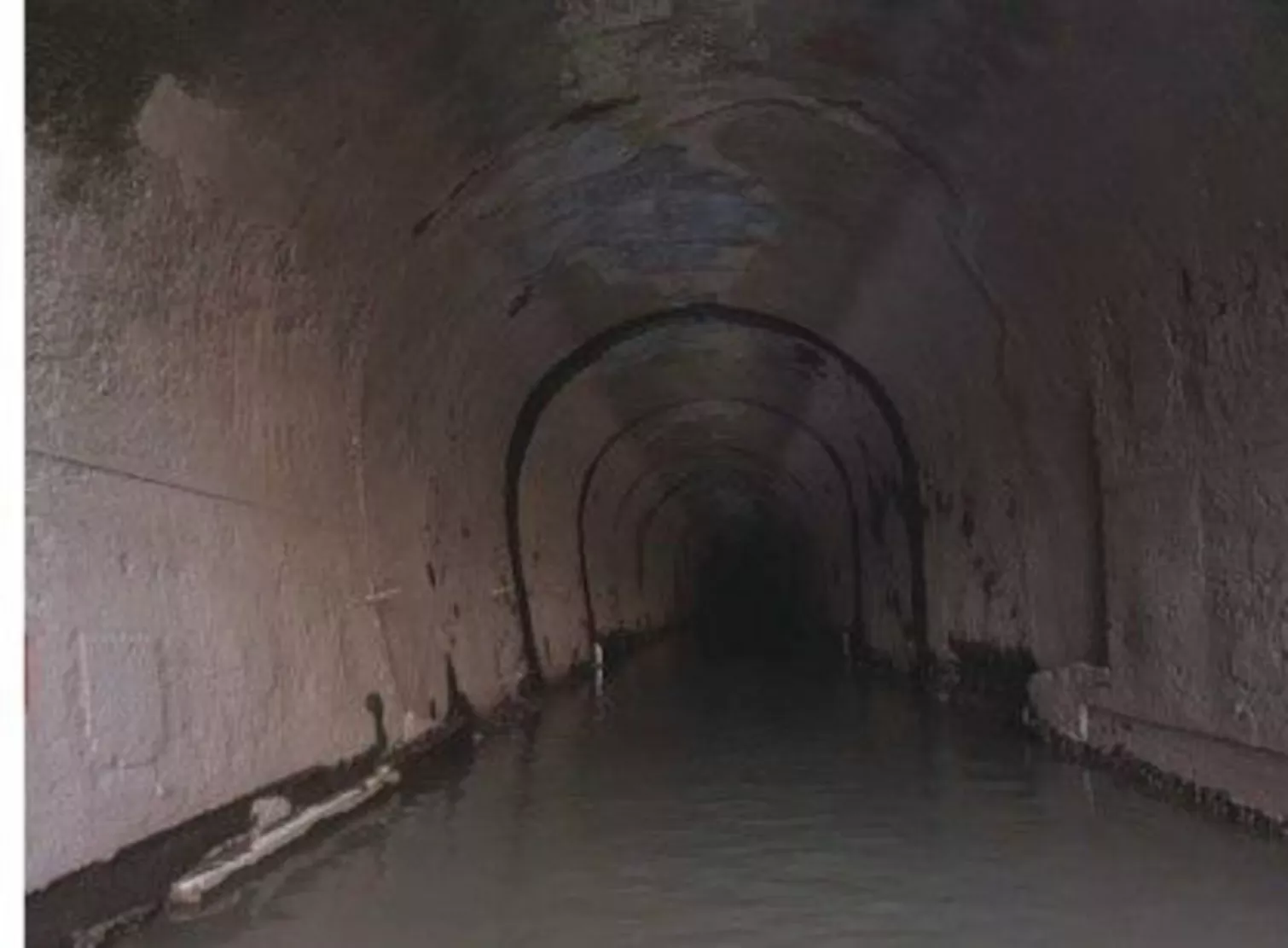

Los defectos locales existentes y la erosión del revestimiento de hormigón, la mala roca, la mala calidad del hormigón y las filtraciones observadas en diferentes secciones del túnel exigen observaciones frecuentes y obras de rehabilitación sistemáticas.

En 2014, Gruner Stucky realizó una inspección detallada del túnel, seguida de una evaluación del estado y una propuesta de un concepto de rehabilitación a corto y largo plazo, que permitiera mantener el túnel operativo.

Las siguientes actividades se han realizado desde 2014 hasta ahora para lograr lo anterior:

• Trabajos de investigación, diseño y supervisión de obra, con inspecciones visuales,
• Pruebas de laboratorio de muestras de revestimiento de hormigón sobre resistencia,
• Pruebas de agua de la agresividad al hormigón y al refuerzo,
• Análisis de la capacidad hidráulica del túnel,
• Tomografía geoeléctrica,
• Radar de penetración y de suelo ultrasónico,
• Escaneo láser 3D,

Los trabajos de rehabilitación, diseño y supervisión de la obra, tienen 2 enfoques:

Concepto a corto plazo: incluye obras de rehabilitación urgentes, que se realizarán anualmente. Debido a la gran extensión de los daños, desde 2014 hasta ahora se ha llevado a cabo una rehabilitación sistemática y coherente mediante lechadas sistemáticas, lechadas químicas, sustitución del revestimiento de hormigón y rehabilitación de los panales, incluyendo investigaciones y seguimiento.

Concepto a largo plazo: esto implica obras de rehabilitación a gran escala para mejorar el rendimiento hidráulico del túnel, alcanzar la capacidad de diseño original y condiciones de funcionamiento estables que se analizaron para:

• La sustitución del túnel existente por uno nuevo,
• La construcción de una circunvalación para el primer tramo de 3 km del túnel,
• La sustitución del revestimiento existente por uno nuevo con condiciones de flujo presurizado.
