Bauklimatik, Simulationen

Der Kamin des Notstromdiesels befindet sich in unmittelbarer Nähe der Luftansaugung der Lüftungsanlage, welche Reinräume mit Frischluft versorgt. Es muss sichergestellt werden, dass keine oder nur unbedenkliche Mengen an Rauchgasen angesaugt werden.
Im Betrieb kam es bereits zu einer Ansaugung von Rauchgasen, wodurch Messfühler in den Reinräumen Alarm ausgelöst haben. Dies führte zur Unterbrechung des Betriebes. Ziel der Simulation ist es, zunächst den Ist-Zustand zu analysieren, um kritische Windrichtungen sowie deren Häufigkeit zu identifizieren. Anschliessend wird der Kamin auf die vom Kanton vorgegebene Mindesthöhe verlängert und die Situation mit einer erneuten Simulation überprüft.

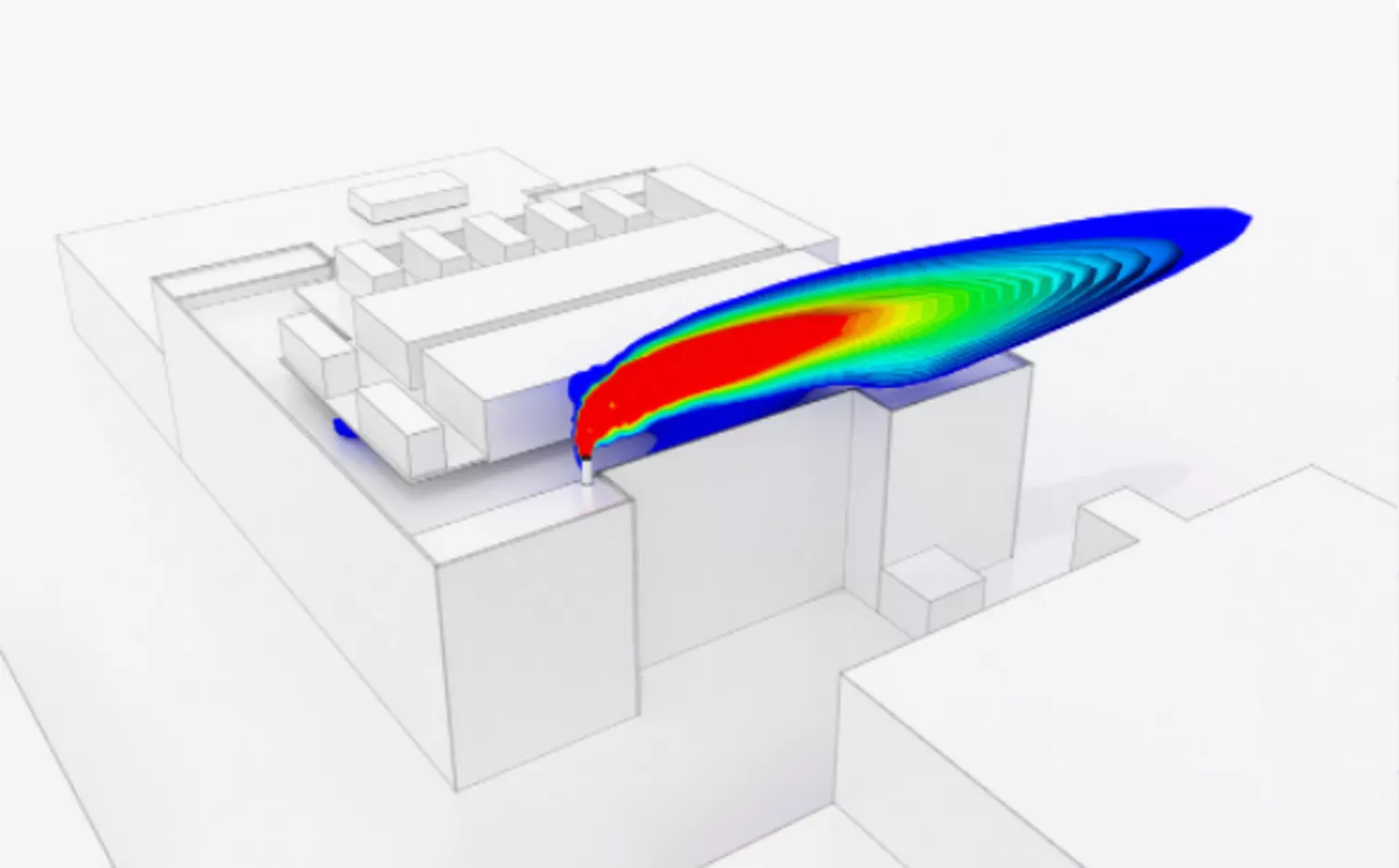

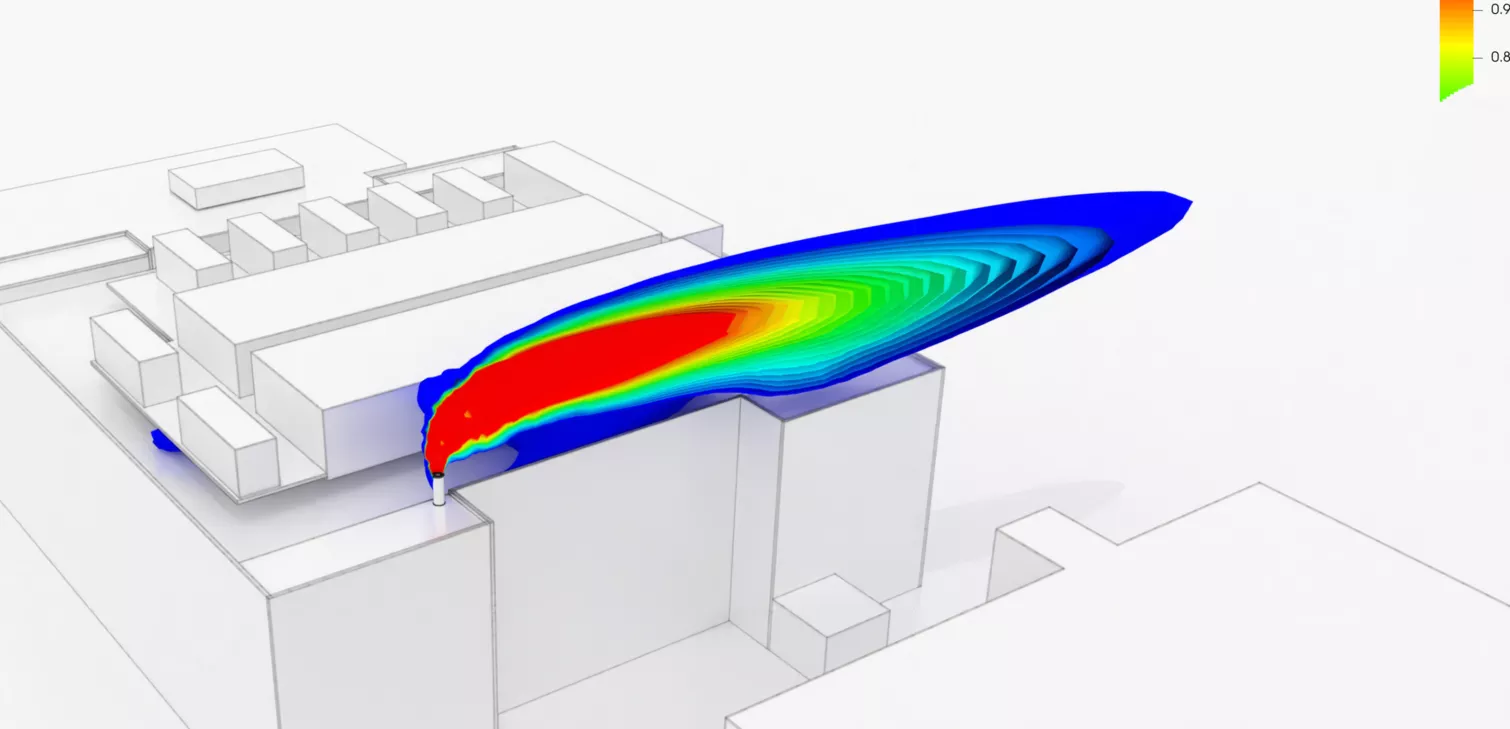

Die Strömungssimulation zeigten, dass insbesondere bei Wind aus östlicher Richtung (100–120°) erhöhte Schadstoffkonzentrationen in der Ansaugung auftreten können. Zudem nimmt die Konzentration mit steigender Windgeschwindigkeit weiter zu. Im Ist-Zustand wurden in der Ansaugstutze Abgaskonzentrationen von bis zu 0.21 % (2100 ppm) gemessen. Die Wahrscheinlichkeit für Wind aus der kritischen Richtung (100–120°) beträgt fast 30 %, wodurch das Risiko einer Abgas Ansaugung nicht insignifikant ist.

Die Simulation zeigte, dass eine Kaminverlängerung die Abgaskonzentrationen in der Ansaugung der Lüftungsanlage erheblich reduziert. Ab 6.9 m wird die vom BAFU und dem Kanton Aargau geforderte Mindesthöhe eingehalten. Mit einer Verlängerung auf 7.0 m sinkt die Konzentration im Worst-Case-Windszenario von 0.21 % (2100 ppm) auf unter 0.0037 % (37 ppm). Eine Erhöhung auf 8.2 m reduziert sie weiter auf 0.0013 % (13 ppm).  Damit sind die Rauchgaskonzentrationen selbst unter ungünstigen Bedingungen sehr gering, und bei häufigeren, niederigeren Windgeschwindigkeiten unter 6 m/s sind sie kaum noch messbar.

Mehrwert

• Identifikation kritischer Windrichtungen und Häufigkeit
• Einschätzung der Auswirkungen von Kaminverlängerungen
• Verbesserte Betriebssicherheit
