Hôpital Robert Bosch - Nouvelle construction du bâtiment F

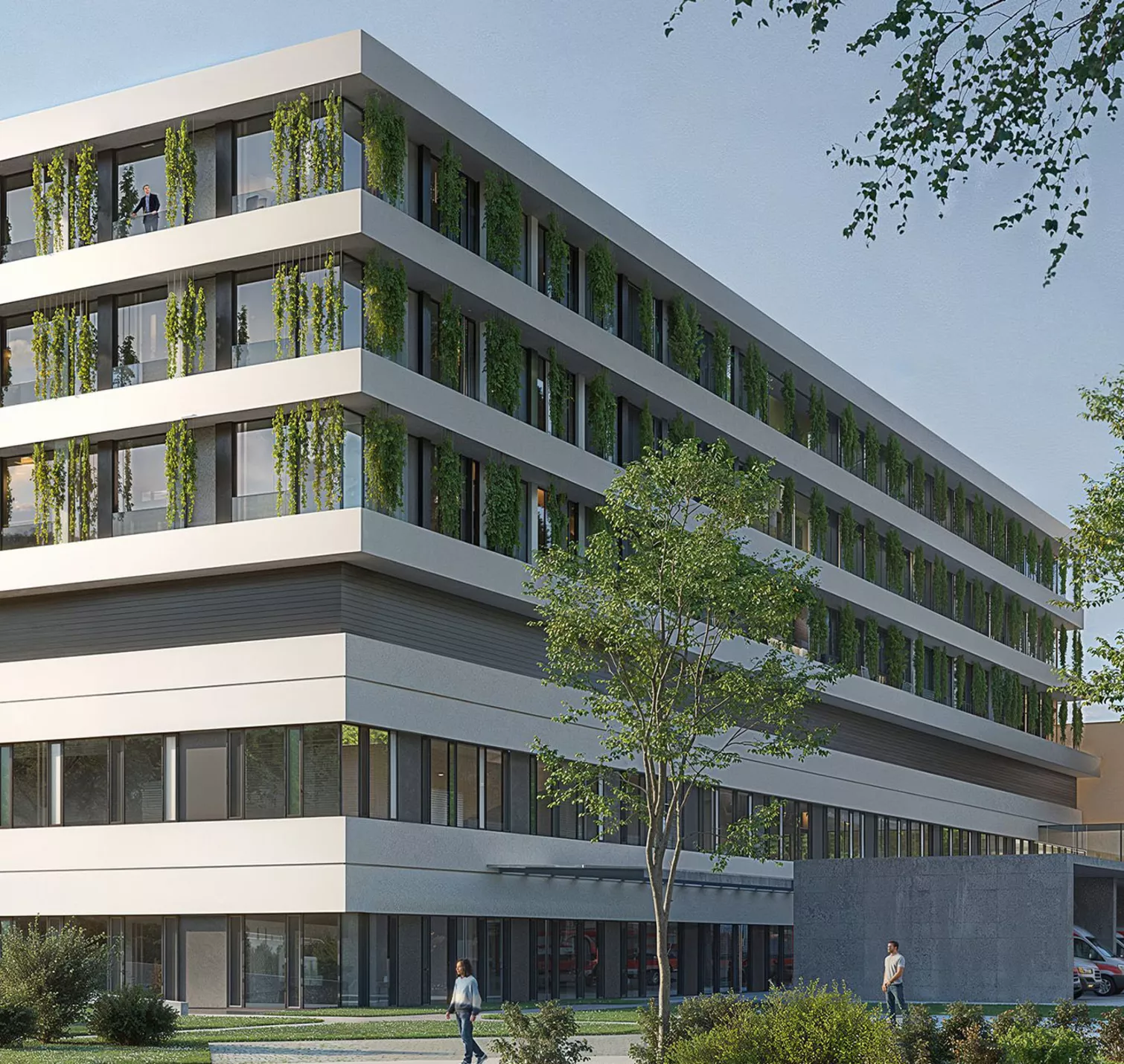

L’Hôpital Robert Bosch (RBK), situé au nord de Stuttgart, est considérablement agrandi et modernisé grâce au nouveau bâtiment F. Celui-ci se caractérise par une forme compacte, presque carrée, avec une surface brute de plancher d’environ 69 000 m² et un volume brut de 300 000 m³. Un noyau de circulation central assure une connexion efficace entre les niveaux. Les deux premiers niveaux abritent des fonctions médicales essentielles : service des urgences, centre cardiaque et plusieurs blocs opératoires avec un total de 18 salles. Au-dessus se trouve un étage technique fournissant les infrastructures nécessaires pour le nouveau bâtiment et le campus. Les trois étages supérieurs sont consacrés aux soins, avec 12 services et 360 lits, renforçant ainsi la capacité hospitalière. L’ensemble offre environ 30 000 m² de surface utile.

Les méthodes de calcul statiques traditionnelles, comme la DIN EN 12831, ne conviennent pas à un bâtiment hospitalier aussi dynamique. Le calcul des besoins de chauffage et de refroidissement a donc été réalisé de manière dynamique et physiquement correcte avec IDA ICE, un puissant outil de simulation. Le bâtiment a été modélisé numériquement dans son intégralité, incluant géométrie, physique du bâtiment, technique du bâtiment, équipements médicaux et comportement des usagers. Ce modèle virtuel a permis d’obtenir des résultats réalistes et précis, optimisant ainsi la planification. Une surdimension des installations techniques a été évitée, garantissant une conception adaptée aux besoins.

Valeur ajoutée

• Modélisation réaliste du comportement du bâtiment
• Dimensionnement précis des installations, sans sur- ni sous-dimensionnement
• Optimisation de l’efficacité énergétique
• Réduction des risques de planification

Prestations

• Bases numériques et accord d’utilisation
  Dans le cadre du processus, les données de simulation sont structurées et préparées de manière claire dans le modèle numérique. Cela permet une vérification complète de toutes les informations pertinentes et constitue la base d’un accord d’utilisation.
• Focus sur la technologie médicale
  En raison de l’utilisation spécifique d’un hôpital, de nombreux locaux génèrent des charges thermiques internes importantes dues aux équipements. Ces charges thermiques spécifiques par pièce ont été reprises de la planification et intégrées dans le modèle de simulation.
• Aucune pièce n’est laissée de côté
  Les locaux ainsi que la technique du bâtiment ont été reproduits presque à l’identique dans IDA ICE. Au total, la simulation couvre 1 860 pièces et 66 centrales de traitement d’air, réparties en huit sous-modèles. Avec environ 358 pièces simulées simultanément, le rez-de-chaussée présente la densité la plus élevée de toutes les zones.
• Conditions climatiques
  Pour le calcul des besoins en chauffage et en refroidissement ainsi que de la consommation annuelle d’énergie, les données climatiques TRY du site ont été utilisées. De plus, des scénarios comme année froide et année chaude ont été pris en compte afin de garantir une conception fiable des systèmes.
• Simulation intégrée à la planification
  Les résultats de simulation pièce par pièce sont visualisés directement dans les plans architecturaux. Cela facilite l’assurance qualité et donne aux planificateurs un aperçu rapide. De plus, les données peuvent être transférées vers d’autres logiciels, ce qui permet une intégration fluide du processus de simulation dans la planification.
• Charges totales de chauffage et de refroidissement / courbes annuelles
  Les charges totales de chauffage et de refroidissement calculées représentent des valeurs extrêmes et servent au dimensionnement maximal des systèmes. En complément, la simulation annuelle montre le fonctionnement réel et fournit des informations importantes sur la simultanéité des besoins en chaleur et en froid.
